14. Статичні САК, характеристики, визначення статизму САК. Статичним САК (в яких застосовується П-закон регулювання) властива статична помилка. Ця помилка пропорційна величині збурюю чого впливу і обернено пропорційна коефіцієнту підсилення розімкненої САК.

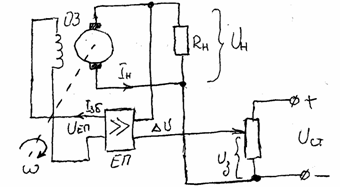

Рис.14.2. Статична САК регулювання напруги генератора.

Зменшити статичну помилку можливо за рахунок збільшення коефіцієнта підсилення системи.

Статизм системи – відношення максимальної помилки САК, до середнього значення регульованої величини.



Для статичних систем регулювання чим менший статизм системи, тим менша абсолютна помилка регулювання. Зменшити статизм можна шляхом збільшення коефіцієнта передачі розімкненої системи. Для астатичних систем регулювання статизм =0.
